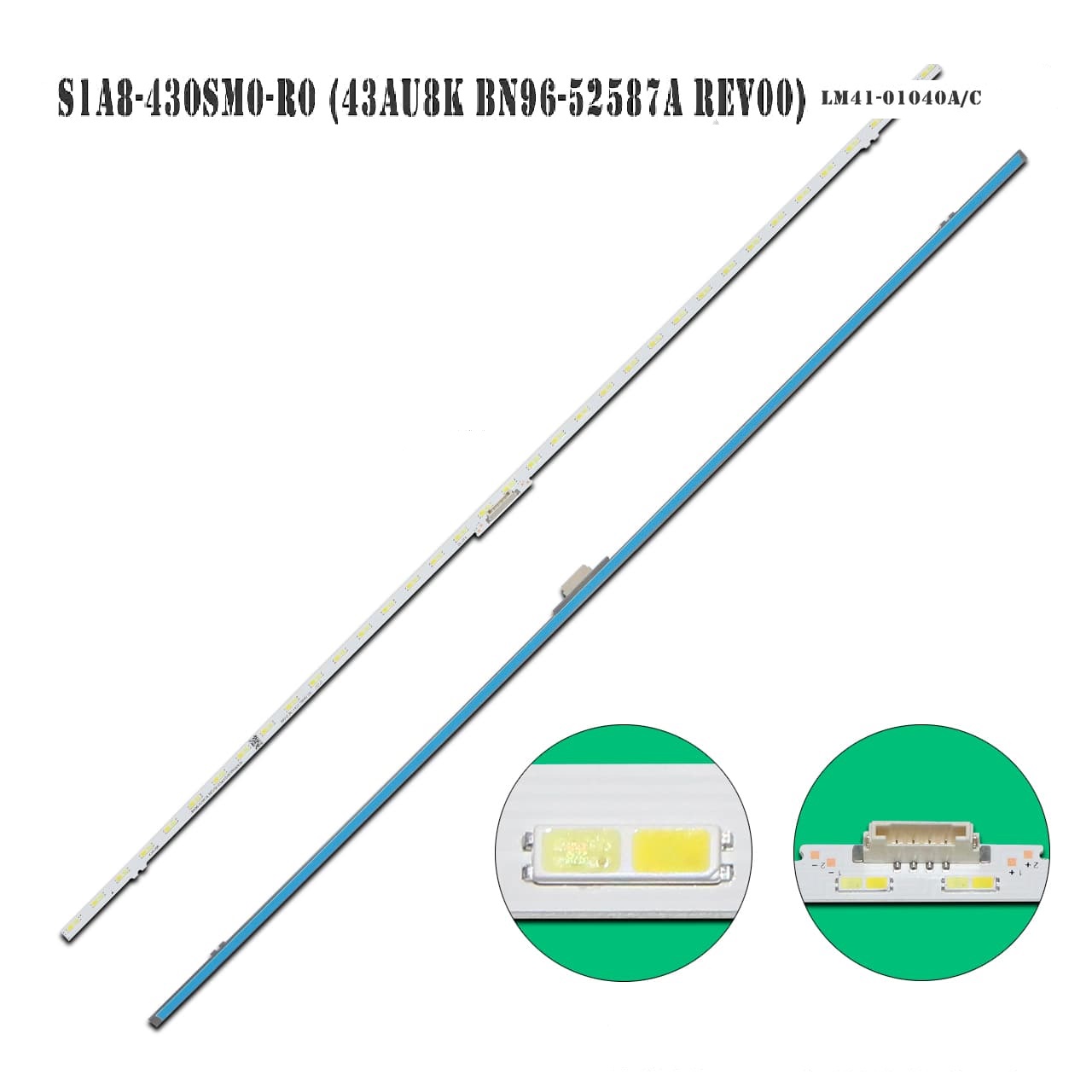

Комплект планок LED підсвітки для телевізорів Samsung 43 S1A8-430SM0-R0 (43AU8K BN96-52587A REV00, LM41-01040A, AU8K/9K-STC430AG2-7020-2IN1-36LEDs-REV1.0, L1_AU8/9K_D3 DFM_S36(1)_R1.2)
Підсвітка L1_AU8/9K_D3 DFM_S36(1)_R1.2 V1B_100 LM41-01040A/C L1-AU8/9K-D3 DFM-S36(1)-R1.2 V1B-100 LM41-01040A/C 43AU8K UE43BU85
UE серія:
UE43AU7100, UE43AU7170U, UE43AU8000, UE43AU8005K, UE43AU8040, UE43AU8072U, UE43AU8075, UE43AU8K, UE43AU9000K, UE43AU9000U, UE43AU9007K, UE43AU9010, UE43AU9010UXUA, UE43AU9070, UE43AU9079, UE43AU9080, UE43BU8000, UE43BU8000K, UE43BU8000U, UE43BU8002, UE43BU8005, UE43BU8070, UE43BU8070U, UE43BU8072, UE43BU8500, UE43BU8500U, UE43BU8502, UE43BU8505, UE43BU8510, UE43BU8515, UE43BU8570, UE43BU8572, UE43BU8575, UE43BU8580, UE43BU8582, UE43CU8000, UE43CU8000U, UE43CU8002, UE43CU8070, UE43CU8072, UE43CU8500, UE43CU8500U, UE43CU8502, UE43CU8510, UE43CU8570, UE43CU8572, UE43CU8580
GU серія:
GU43AU8079, GU43AU8079U, GU43AU9079, GU43AU9079U, GU43AU9089, GU43BU8079, GU43BU8579, GU43BU8589, GU43CU8079, GU43CU8579, GU43CU8589
HG серія (Готельні/Комерційні):
HG43AU800, HG43AU800A, HG43AU800E, HG43AU800EU, HG43AU800N, HG43BU800, HG43BU800A, HG43BU800E, HG43BU800EU, HG43BU800N
KU / TU / UN / UA серії:
KU43UC8000, TU43CU8000, TU43CU8005, TU43CU8075, TU43CU8500, TU43CU8505, TU43CU8510, TU43CU8575, UA43AU8000, UA43AU8000U, UA43AU9000, UA43BU8000, UA43BU8100, UA43BU8500, UA43CU8000, UA43CU8500, UA43CU8570, UN43AU8000, UN43CU8000
LS серія (Монітори / Smart Monitor):
LS43AM700, LS43AM700U, LS43AM702, LS43AM702U, LS43AM704, LS43BM700, LS43BM700U, LS43BM702, LS43BM702U, S43BM700UP, S43BM700UU
Оригінальні коди: S1A8-430SM0-R0, BN96-52587A (REV00), BN61-17493A
Маркування планок / Аналоги:
AU8K/9K_STC430AG2_7020_2IN1_36LEDs_REV1.0_201020
L1_AU8/9K_D3 DFM_S36(1)_R1.2 V1B_100 (LM41-01040A / LM41-01040C)
- Характеристики та технічні параметри:
- Сумісні діагоналі: 43″
- Довжина планки: 467 мм
- Кількість світлодіодів: 36 шт. (2 групи по 36 LED)
- Типорозмір світлодіодів: 7020 (7.0 × 2.0 мм)
- Конструкція LED: 2-in-1 (подвійний кристал / Dual-chip)
- Робоча напруга світлодіода: 3 В
- Схема підключення та напруга: 36S1P (загальна робоча напруга групи — 108 В)
- Матеріал підкладки: Алюміній (з нанесеним теплопровідним скотчем)
- Ширина підкладки: 5 мм (у вузькій частині) / 7 мм (у широкій частині)
- Товщина/висота планки (з лінзою): 2 мм
- Крок між діодами (центр–центр): 13 мм
- Відстань між центрами 1-го та 36-го LED: 457 мм
- Тип розсіювача: Відкритий діод (Edge LED / бокова підсвічування)
- Роз'єм підключення: 4-pin
